STD5250ZXXDF6型車廂可卸式垃圾車產品簡介

一、產品概況

車廂可卸式垃圾車，又稱勾臂式垃圾車。是一種采用可伸縮的鉤臂實現垃圾箱的二次吊裝，可將垃圾箱自行吊上放下，并可自動傾倒垃圾的專用環衛垃圾運輸車輛�？梢卉嚺鋫涠鄠�斗，各個垃圾點放置多個垃圾斗，帶自卸功能，液壓操作，方便傾倒。

◆適用范圍:該車廣泛適用與城市街道學校垃圾處理，用于城鎮袋裝、散裝生活垃圾物的收集、運輸、卸料作業等，也可與垃圾壓縮站配套使用。

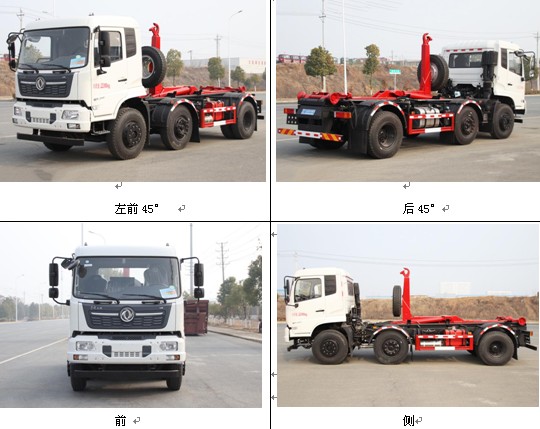

二、車輛圖片

三、產品主要技術參數（公告參數、作業性能、行駛性能和底盤參數）

1、公告目錄參數：

2、上裝與底盤主要參數：

四、主要結構及性能特點

1、主要結構

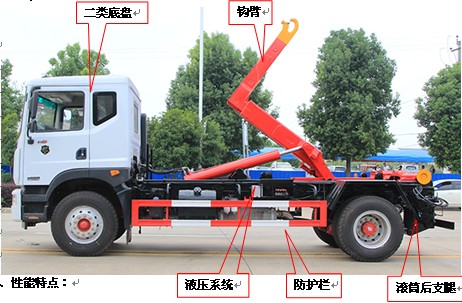

車廂可卸式垃圾車是在二類汽車底盤的基礎上，加上鉤臂、液壓系統、防護欄、連接附件等裝置組成，具體如下：

2、性能特點：

鉤臂主要結構及性能特點

主要由鉤臂、鉤臂架、副梁、液壓系統、操作系統和后支撐系統等組成。副梁主要用于與底盤固定和支撐垃圾箱，并作為其它部分的安裝連接架。拉臂、鉤臂架主要用于吊裝、卸離垃圾箱和傾卸垃圾。液壓油缸為各動作的驅動部件。

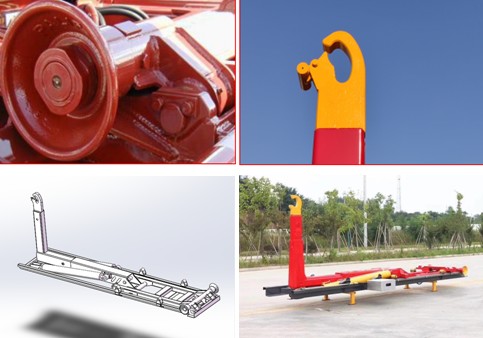

拉臂鉤技術特點：

拉臂鉤高強度設計，整體制造，掛箱和卸箱更簡單可靠；吊鉤配有機械重力安全裝置，確保安全可靠；在拉臂鉤與箱體摩擦相對集中的部位鍛造件，有著良好的力學性能以及優異的摩擦和潤滑性能；

（加強型L臂）

液壓系統

該系統由液壓齒輪泵、多路閥、油缸等組成，通過該系統為拉臂機構提供液壓動力。

控制系統

所有的控制，駕駛員在駕駛室外操縱一個多路氣動閥就可以輕松地完成；或者采用遙控控制系統，可在駕駛室內或距離車輛三十米之內任意位置進行開門、傾倒、鎖門等所有作業。

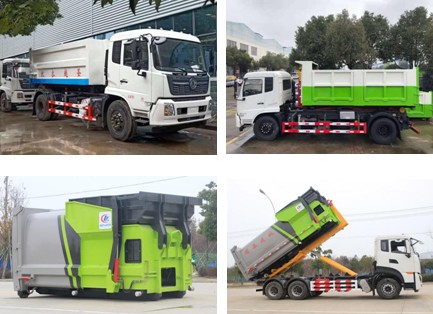

垃圾箱

為該車配備的垃圾箱為密閉式結構，車廂配有后門，打開后門，舉升車廂可用來卸垃圾。

垃圾箱可選配：生活垃圾箱，建筑垃圾箱，移動式壓縮垃圾站等（也可來樣訂制）。

壓縮式垃圾箱（移動式壓縮垃圾站）

五、工作原理

◆垃圾箱的鉤裝，鉤卸：油缸活塞桿伸出，拉臂鉤向后轉動可將垃圾箱卸下，油缸活塞桿縮回，拉臂鉤向前轉動可實現垃圾箱鉤裝作業 。

◆垃圾箱的運轉：完成垃圾箱鉤裝作業后，扳動鎖緊軟軸手柄至鎖緊位置，完成對垃圾箱的鎖緊，再進行運轉作業。

◆舉升車廂卸料：將車開至卸料位置，打開車廂后門，確保拉臂鎖緊軟軸手柄在鎖緊位置，操縱液壓系統驅動油缸動作，此時垃圾箱、拉臂鉤和翻轉架一起轉動，將車廂舉至最大傾斜角度，卸下垃圾。操作電磁閥手柄，舉升油缸回位，帶動車廂回復到原位，實現垃圾自卸功能。

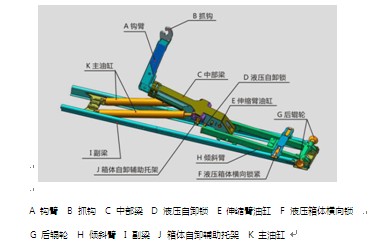

六、產品分解圖（名稱、功能優點）

六、產品分解圖（名稱、功能優點）
