  • 國六慶鈴五十鈴雙排藍牌水罐消防車_JDF5040GXFSG10/Q6型水罐消防車

    作者：國六慶鈴五十鈴雙排水罐消防車 來源：消防車廠家 日期：2022/6/5 15:43:39 人氣： 標簽：國六慶鈴五十鈴雙排藍牌水罐消防車 JDF5040GXFSG10/Q6型水罐消防車

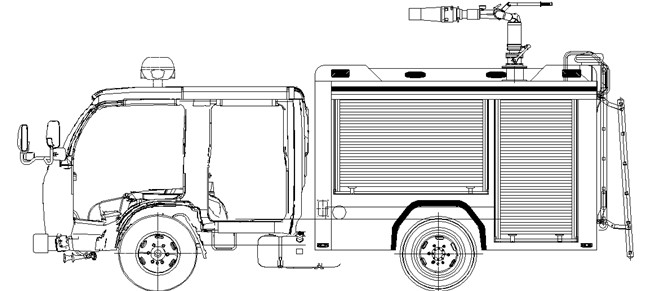

    JDF5040GXFSG10/Q6型藍牌水罐消防車

    技術規格書

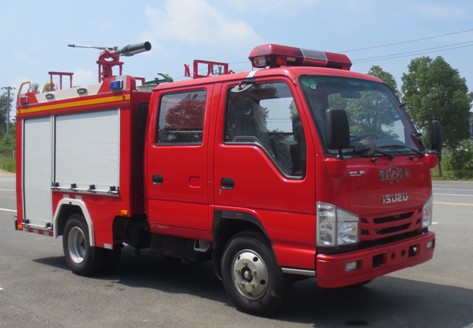

    國六慶鈴五十鈴雙排水罐消防車

    國六慶鈴五十鈴雙排水罐消防車廠家電話：

    159-7276-7978

    一、整車描述

    1、概述

    JDF5040GXFSG10/Q6型水罐消防車，采用慶鈴QL1040BUFWY底盤改裝而成。整車由消防員乘員室和車身兩大部分組成，乘員室為原裝雙排，可乘坐2+3人,該車為內倉罐結構，車身前部為水罐+器材箱，后部為泵房。主框架結構采用鋁合金方管焊接，載液罐體為優質碳鋼，與底盤采用螺栓連接，載水650kg，裝備了上海雄真消防設備有限公司生產CB10/30-XZ型消防泵，額定流量30L/S，車頂安裝成都威斯特消防機械有限公司生產的PS30W型車用消防炮。該車最大的特點是機動靈活、操控性好、維修簡便�？蓮V泛應用于公安消防隊、廠礦企業及社區、碼頭等場所，撲救一般物質火災。

    整車消防性能符合GB7956-2014標準要求；底盤通過國家強制性產品認證；發動機排放符合GB17691-2018第六階段限值的規定要求（國Ⅵ標準）；整車通過國家消防裝備質量監督檢驗中心檢測（報告編號：zb201930327）并已列入工信部汽車新產品公告，CCCF正在申報中。

    2、   整車主要參數

    外廓尺寸

    5490×1960×2940mm

    最大總質量

    4360kg

    載液量

    水：650kg

    最高車速

    95km/h

    消防泵額定流量

    30L/s  1.0MPa

    消防炮額定流量

    30L/s  1.0MPa

    消防炮射程

    水≥45m

    比功率

    88/4.36=20.18

    接近角/離去角

    24°/16°

    二、底盤

    1、   底盤主要參數

    型號

    QL1040BUFWY



    制造商

    慶鈴五十鈴(重慶)發動機有限公司

    發動機額定功率

    88kw

    發動機排量

    2999ml

    發動機排放標準

    GB17691-2018國Ⅵ

    驅動形式

    4×2

    軸距

    2765mm

    最大允許總重

    4495kg

    最小轉彎半徑

    ≤6m

    變速箱

    手動

    取力器

    YTQ200

    2、乘員室

    結構

    平頭、四門，原裝雙排

    國六慶鈴五十鈴雙排水罐消防車

    司乘人員數

    2+3人

    駕駛員位置

    左置

    設備

    原車儀表板處設置消防操作儀表板及警燈控制盒，加裝

    1、警報器；

    2、取力器控制開關及指示燈；

    3、附加電源開關；



    三、  上裝結構及性能參數

    總體布置

    整車由消防員乘員室和車身兩大部分組成，車身布置采用整體框架式結構，內藏水罐，兩邊為器材箱，后部為水泵房，罐體為平行長方體廂式容罐。

    國六慶鈴五十鈴雙排水罐消防車

    1、 器材箱和泵室

    結構

    主框架結構采用鋁合金方管焊接，外裝飾板采用碳鋼板焊接，車頂防滑，可行走。

    國六慶鈴五十鈴雙排水罐消防車

    器材箱

    器材箱位于乘員室后部，兩邊設鋁合金卷簾門，內有照明燈。器材箱室內根據需求設儲物盒。

    泵房

    泵房位于整車后部，兩邊與后邊設鋁合金卷簾門，內有照明燈，泵室兩側可放置部分常用器材

    保溫位置：





    爬梯及上車拉手







    后爬梯采用鋁合金兩節翻轉爬梯，使用，使用時離地不超過450mm，上車拉手采用表面帶凹槽防滑圓鋼管，表面噴塑處理。

    國六慶鈴五十鈴雙排水罐消防車

    2、容罐

    容量

    水：650kg



    國六慶鈴五十鈴雙排水罐消防車

    國六慶鈴五十鈴雙排水罐消防車

    材質

    優質碳鋼，厚度為3mm

    罐體設置

    人孔：設DN460人孔1個，帶有快速鎖定/開啟裝置

    溢流口：設DN65溢流口1個

    放余水口：設1個DN40水罐放余水口，配球閥

    注水口：在水罐左右兩側各接1只DN65接口

    進出水口：設1個水罐到水泵進水管，DN100閥門，設1個水泵至水罐充水管，DN65閥門，手動控制

    四、水系統

    1、水泵

    型號

    CB10/30-XZ型低壓車用消防泵

    國六慶鈴五十鈴雙排水罐消防車

    形式

    常壓離心式

    額定流量

    30L/s @1.0MPa

    出口額定壓力

    1.0MPa

    最大吸深

    7m

    引水裝置

    自帶滑片泵

    引水時間

    最大吸深時≤35s

    2、 管路系統

    管道材質

    優質無縫鋼管

    國六慶鈴五十鈴雙排水罐消防車

    吸水管路

    泵房后側設一個DN100吸水口

    注水管路

    水罐左右兩側各設一個DN65注水口，泵房內設置1個DN65水泵向罐內注水管路

    出水管路

    泵房左右兩側各設1個DN80出水口，帶截止閥和捫蓋

    冷卻水管路

    配有冷卻取力器的冷卻水管路及控制閥

    五、滅火裝置

    1、車載水炮

    型號

    PS30W

    國六慶鈴五十鈴雙排水罐消防車

    制造商

    成都威斯特消防機械有限公司

    回轉角度

    360°水平回轉

    最大仰/俯角

    俯角≤-15°，仰角≥+60°

    流量

    30L/S

    射程

    水：≥45m；

    六、消防控制系統

    控制面板主要包括駕駛室控制和泵室控制兩部分

    駕駛室內控制

    水泵脫掛檔、警燈警報、照明及信號裝置控制等

    國六慶鈴五十鈴雙排水罐消防車

    泵室內控制

    上裝總電源開關、參數顯示、狀態顯示

    七、電氣設備

    附加電氣

    設獨立電路

    國六慶鈴五十鈴雙排水罐消防車

    輔助照明

    消防員室、水泵房及器材箱分別設有照明燈，操縱儀表板上設有照明、指示燈等

    頻閃燈

    車身兩側安裝紅、藍兩色頻閃燈

    警示裝置

    長排全紅警燈，安裝在駕駛室頂部

    警報器，其控制盒在駕駛員前下方

    火場照明

    上裝后部安裝35W消防探照燈1個

    八、表面處理

    面漆

    優質國產漆

    顏色

    車體外表面主色為RO3消防紅

    九、隨車消防器材的布置和配備

    1、器材布置

    1

    按照消防實戰需要，根據消防操作程序，就近取放。

    2

    使用防銹蝕、防振動、防脫落、防劃傷的專用夾具固定。

    3

    標示醒目，多人操作，互不干涉。

    2、器材配備（標配）

    1

    吸水管

    100×2米

    4

    根

    螺紋式

    2

    濾水器

    FLF100

    1

    件

    螺紋式

    3

    分水器

    FII80/65×2-1.6

    1

    件

    內扣式

    4

    集水器

    JII100/65×2-1.0

    1

    件

    內扣式

    5

    水帶

    13-65-20

    6

    盤

    低壓；內扣式

    6

    水帶

    13-80-20

    2

    盤

    低壓；內扣式

    7

    異徑接口

    KJ65/80

    2

    件

    內扣式

    8

    水帶包布

    DT-SB

    4

    件



    9

    水帶掛鉤



    4

    件



    10

    地上消火栓扳手

    QT-DS1；長400

    1

    件



    11

    地下消火栓扳手

    長860

    1

    件



    12

    吸水管扳手

    FS100

    2

    件



    13

    直流開關水槍

    QZG3.5/7.5；65

    1

    支

    低壓；內扣式

    14

    直流開花水槍

    QZK3.5/7.5；65

    1

    支

    低壓；內扣式

    15

    消防桶



    1

    個



    16

    滅火器

    3㎏

    1

    具



    17

    消防腰斧

    長390 ；GF-285

    1

    件



    18

    橡皮錘



    1

    件



    19

    可充電式手提照明燈



    1

    件



    國六慶鈴五十鈴雙排水罐消防車廠家電話：

    159-7276-7978
