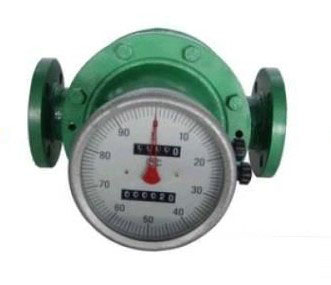

    合肥流量表圖片

    合肥流量表廠家電話:159-7276-7978

     油罐車合肥流量表使用說明書

    一、 油罐車合肥流量表概述

     橢圓齒輪流量計是用于對管道中液體流量進行連續測量的高精度計量?jī)x表。它具有量程范圍大、壓力損失小、粘度適應性強,能測量高溫、高粘度液體、標定方便、安裝簡易等諸多優點,是容積式流量計的代表產品。

    LC系列型橢圓齒輪流量計,裝有現場指針顯示、宇輪累計計數裝置,可以直接顯示流經管道內的液體累積流量。對不同的液體(酸、堿、鹽、有機溶液等)流量計可以選擇不同的材質(鑄鐵、鑄鋼、不銹鋼等)制成。適用于石油、化工、化纖、交通、商業、食品、醫藥衛生等工業部門的流量汁量。

     二、 油罐車合肥流量表原理結構

    橢圓齒輪流量計由流量變送器利計數機構組成。變送器的主要部分是由裝有一對橢圓齒輪轉子的計量室和密封聯軸器組成。計數機構則包含減速機構、精度調節機構,計數器和電脈沖發信器等。

    計量室內主要有一對橢圓齒輪與蓋板構成初月形空腔作為流量的計量單位。橢圓齒輪靠流量計進出口處的壓力差推動而旋轉,從而不斷地把進口處的液體經初月形空腔計量后送到出口處,每轉流過的液體量是圖中新月腔的四倍,  由密封聯軸 器將橢圓齒輪旋轉的總數,  以及旋轉的快慢傳遞給計數機構,便有指針顯示和字輪累積,即可知道通過管道中液體總量。在計數機構中還可安裝脈沖發信器即成了帶發信的橢圓齒輪流量計,與本廠電顯示儀表配套,可以實現遠傳(定量、累積、瞬時等功能)動化測量和控制。使用說明另見顯示儀表分類說明。

    1、計數器  2、發信器  3、精度調節器(DN50以上使用)4、密封聯軸器

    5、前蓋  6、蓋板  7、橢圓齒輪    8、殼體    9、后蓋

    三、 油罐車合肥流量表性能(誤差和壓力損失曲線)

    1、圖中各種不同液體可用精度調節裝置將流量計誤差調整在0軸上下,使誤差達最佳值。

    2、任何液體縮少流量量程比情況下,用精度調節裝置可提高流量計精度。

    四、 油罐車合肥流量表技術參數

    注:1 LCR-!()型號巾R為燃油液體專用標志(也可用于其它液體)

    2LC-LA表示輕型結構、材質鑄鐵、單臺重量比標準型產品約降30%。

    3、型號中xx代表儀表通徑。

    4、鑄鐵變形型流量計一般用于計量汽油等低粘度油品。
